新瀝青標準2025年瀝青混合料車轍試驗儀產品概述：

新瀝青標準2025年瀝青混合料車轍試驗儀

新標準全自動瀝青混合料車轍試驗儀

一章：車轍儀基本介紹

1、安全警告：

車轍儀是安全可靠的儀器，本公司不能預料各種不正確的操作或未說明的使用可能產生的錯誤或事故。因此，如果特殊的操作在本說明書中沒有提出，請先向本公司咨詢是否可以使用。

每次工作前檢查滑杠上是否有異物，應保持清潔。

試驗輪運轉時，不要觸摸運動部分；不要穿寬松衣物或戴首飾，小心刮碰，以免造成人身傷害。

排除機械故障拆卸外殼時,一定要切斷電源。

該儀器必須有安全接地,以保證操作者安全。

操作儀器時要確保支撐腳著地。

若有異常情況發生時，請立即切斷電源及時與本公司聯系。

2、注意：

   使用本儀器前一定要仔細閱讀使用說明。尤其是安全操作說明更為重要。

   在操作此儀器時要把操作手冊放在容易找到的地方。

   如何使用此操作手冊

   此手冊包含了使用此儀器時重要的安全說明，必要安全警告，基本參數設置，常見問題解答和完整的操作過程。

   不閱讀操作手冊，盲目使用儀器可能造成機器或人身的傷害。

   標注的注意事項必須注意，以便能夠正常操作儀器?！　?/span>

3、電源額定功率：

   本儀器工作電壓為三相四線制，功率為3.5KW，黑線為零線。

4、新瀝青標準2025年瀝青混合料車轍試驗儀簡介：

車轍儀是我公司采用好技術生產，在操作的安全性．簡易性．儀器的耐久性．噪聲控制．散熱和能量控制方面都比同類儀器有了很大的提高。

車轍儀能夠在試驗溫度45℃～85℃,輪壓為0.7MPa～1.3 MPa下進行車轍試驗,標準試驗時間為60min。

車轍儀適用輪碾成型機碾壓的長300mm、寬300mm、厚30mm～150 mm的板塊試驗件做實驗。也適用于現場切割制作的長300mm、寬150mm、厚50mm的板塊試件。也可用厚度為50mm～150 mm的試件。

本設備技術標準符合中華人民共和國行業標準：JTG 3410-2025

5、主要技術指標

位移檢測范圍：0 ~ 50 mm 。

變形檢測分辨率：0.01 mm 。

變形檢測精度：±0.05 mm 。

溫度控制范圍：室溫 ~ 80 ℃ 。

溫度檢測分辨率：0.1 ℃ 。

溫度控制精度：±0.5 ℃ 。

試輪接地壓強：0.7MPa±0.05MPa。

行走次數：42次/min ± 1次/min。

試模厚度：50~150mm。

第二章：開始操作

1、拆包安裝:

拆開所有的運輸固定支架，把設備從木板上取下，儀器本身設計合理，裝備有腳輪，把水平腳調起來用腳輪可以方便的移動儀器。

  注意:儀器較重拆裝時一定要小心，以免造成人身傷害或儀器損傷。

      產品運輸包裝箱要妥善保管，以便以后運輸時使用。

  將設備移動到固定的位置上將水平腳擰回初始位置，確保儀器無晃動，基本保持水平。

  儀器左側應留出放置計算機的位置。

  設備不要緊貼墻面應留出維修空間。

2、控制單元

   把電源插好。確認動力電為三相四線，其中黑線為零線。接好后應用表測量確認安裝無誤。

   把位移傳感器放入位移固定架內固定。

注意：位移傳感器為精密機件，調整時不要用力過猛以免損壞傳感器，傳感器探頭不能橫向扳動、磕碰否則傳感器將會損壞！

在點擊溫控開時風機應相應啟動，否則應立即停機檢查。

第三章: 試驗開始

1、試件放置

待恒溫箱內溫度恒定后，裝入養成好的試件并鎖緊，試模碾壓方向要與試輪行走方向一致， 待溫度恒定后放下使試驗輪充分接觸試摸，使其一直處于下壓狀態。

注意：試件要按規范養生，在儀器內養生時試驗輪不要放下。

2、調整位移

上下調整位移傳感器，使位移顯示值在3mm～5mm范圍內，鎖緊位移傳感器。

注意：鎖緊時不可太用力。

3、開始試驗

點擊試驗啟動鍵，試驗開始，試驗時間內顯示已做試驗的時間。在試驗過程中曲線顯示區域?qū)⒂屑t色的溫度曲線和位移曲線隨時間的變化而顯示溫度和位移的變化量。將鼠標指向溫曲線度或位移曲線單擊會顯示當前的變形量、溫度和當前的時間。試驗過程中，文件和所有的設置項都不可用。

實驗完成后車轍自動停止，并計算出實驗結果。

注意：在試驗過程中計算機盡量不要做其他的使用，以免造成死機數據丟失！

4、試驗結束

試驗結束后，先保存結果，在文件里單擊保存選擇路徑及文件名再單擊保存。

然后打印結果，在文件菜單里點擊打印，試驗報告將自動打印。

5、取出試件

將試驗輪升起，取出試件。

注意：位移傳感器不要拿出來也不要調，以免損壞。

6、清理

試件取出后將車轍內清理干凈，試驗輪擦拭干凈。

注意：不要將碎料掉進風道的進出風口。

第四章：檢測調試

1、接地壓強

車轍儀使用一段時間后接地壓強也需要檢測，檢測時將空試模倒扣在小車上，把試輪試模底板擦拭干凈，車轍要提前預熱兩個小時，在試模底板上鋪一張毫米方格紙，上面再鋪一張新的復寫紙，以規定的700N荷載后試驗輪靜壓復寫紙，即可在方格紙上得出輪壓面積，并由此求得接地壓強。當壓強不符合0.7MPa±0.05 MPa，荷載應予適當調整。

建議：在測得接地壓強和要求相差太多時建議不要直接調整荷載，應當更換試驗輪，試驗輪可能已經老化。

第五章：總體維護

車轍儀只需要少量的維護。為了減少移動部件的損壞必須要定期的清潔和加潤滑油。特別是滑杠的清潔和潤滑。

    注意：長時間不用再啟動時風機可能因軸承干澀無法啟動需要加注潤滑油后才可啟動。

控制系統操作說明

一，主界面

此界面用來設置實驗參數，溫度和位移標定，試驗記錄查詢。

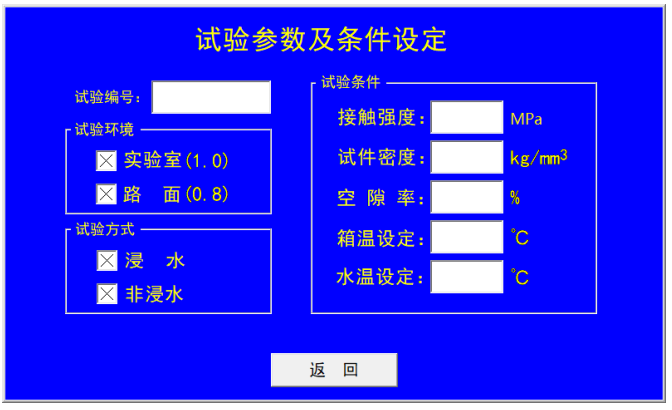

1，試驗參數

此界面可設置，試驗編號，試驗環境，試驗方式，試驗條件的設置，如沒有特殊要求請不要修改，請使用出廠默認設置。

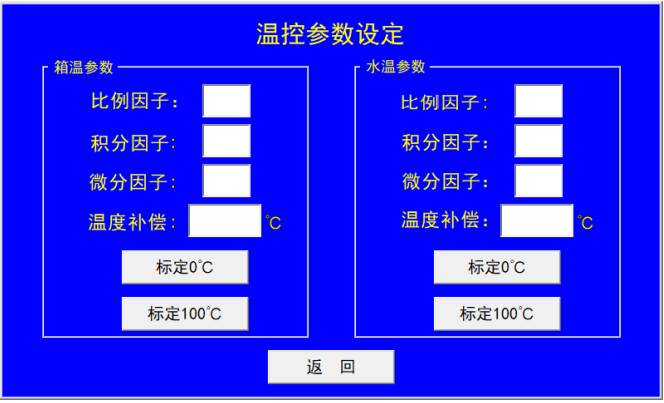

2，溫控參數

（1）溫度參數分為箱溫參數和水溫參數。

（2）控溫參數一般不用調整，默認值即可達到理想的控溫目標。

（3）溫度補償用于補償溫度傳感器自身的誤差。

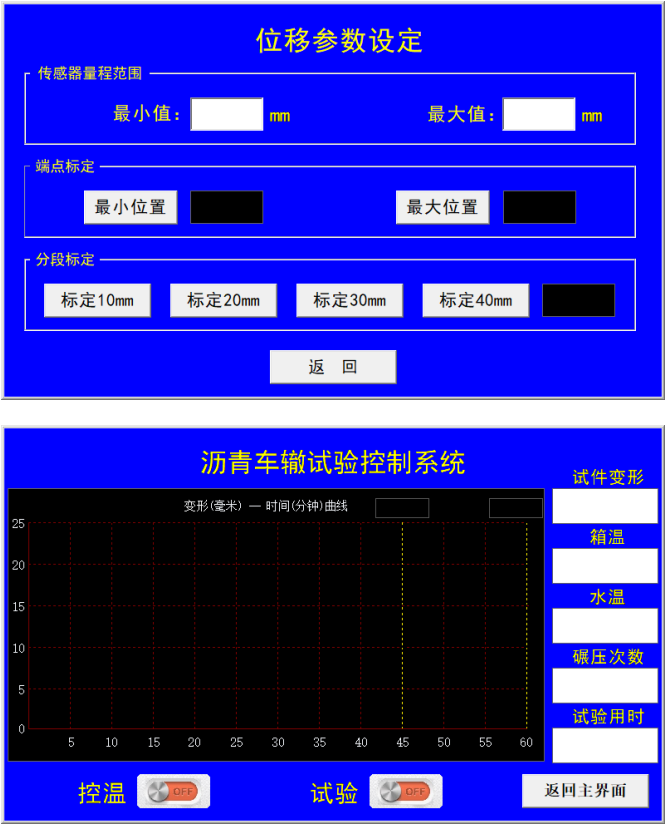

3位移參數

在曲線位置同時顯示位移，和溫度曲線，試件變形是顯示左側37.5mm，22.5mm，7.5mm，中部，右側7.5mm，22.5mm，37.5mm，7個位移采集點的平均值。車轍試驗儀控制軟件操作說
